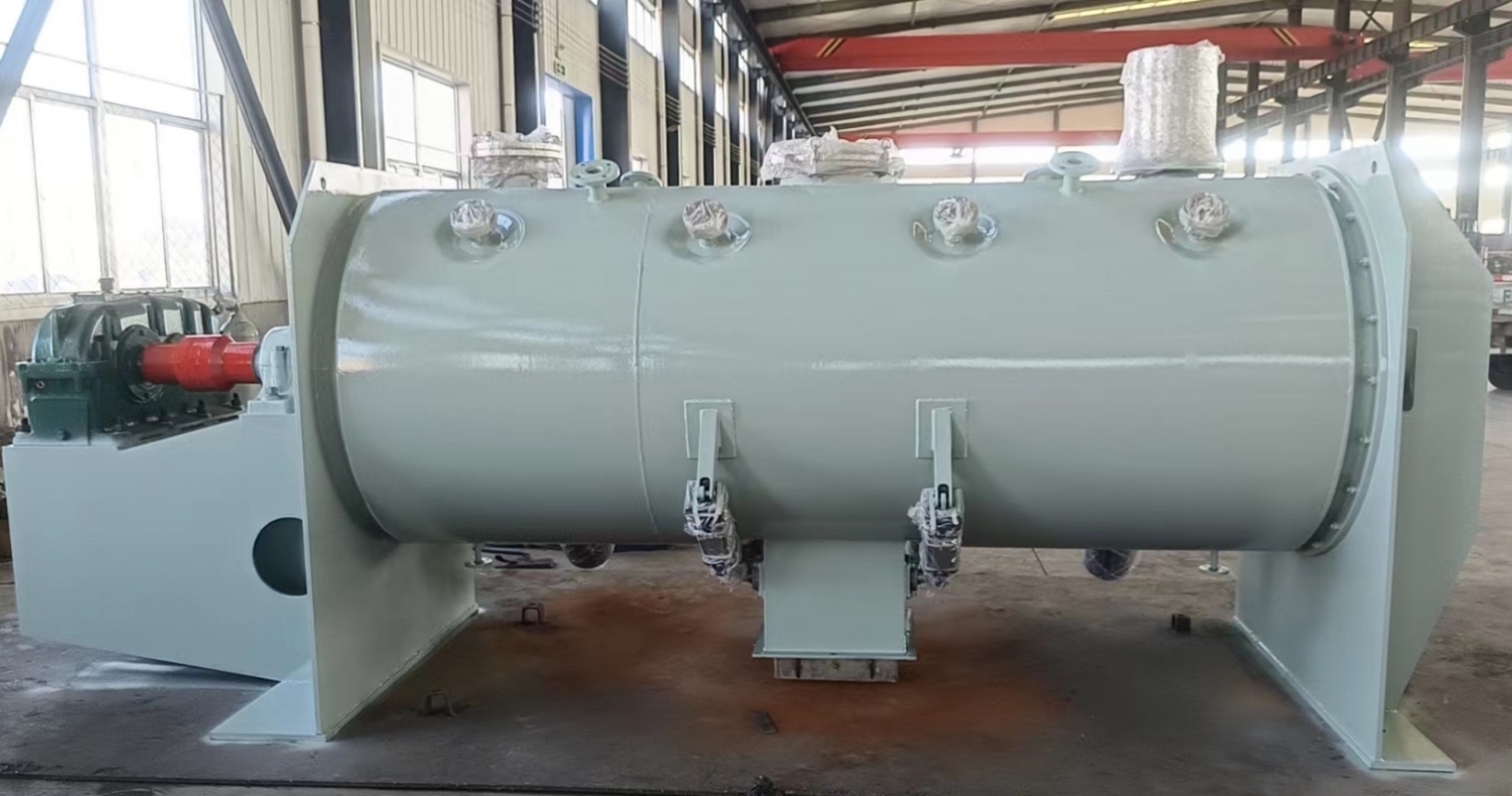

臥式犁刀混合機
工作原理:
混合機開動啟動以后，犁刀繞著犁刀軸旋轉，帶動物料沿方筒體作徑向運動，同時把物料沿犁刀兩側面的法線方向拋出當被拋出和作周向湍動的物料流經飛刀組時，被高速旋轉的飛刀迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，不斷更換、擴散、在較短時間內達到均勻混合，混合精度較高。
性能特點：
混合精度高，特別適合混合時容易結團材料的混合。霧化液體，可設噴頭。放材采用氣動放料或手動放料，操作簡單。
廣泛應用：
干粉砂漿、化工原料、制藥材料、建筑材料、塑料、膠粘原料、食品原料、粉末冶金、礦山材料、石油原料等行業的固-固（粉體與液體）、固-液（粉體與膠漿液）、塊狀-粘稠狀的物料混合攪拌，密度差異較大的物料也能混合。
結構組成：
混合機結構主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等組成。
混合機傳動部分包括帶電機擺線針輪減速機、聯軸器，主要把電機的運動變?yōu)樾枰乃俣群团ぞ貍鹘o復雜刀軸。
臥式筒體由鋼板卷制而成，作盛物料用，筒體上開有若干孔，供進出料，觀察用。犁刀軸支承座固定在筒體二端的蓋板上。
犁刀組軸由犁刀，犁刀臂和主軸組成，犁刀用犁刀臂安裝在主軸上，并作為哈夫結構，便于拆裝。

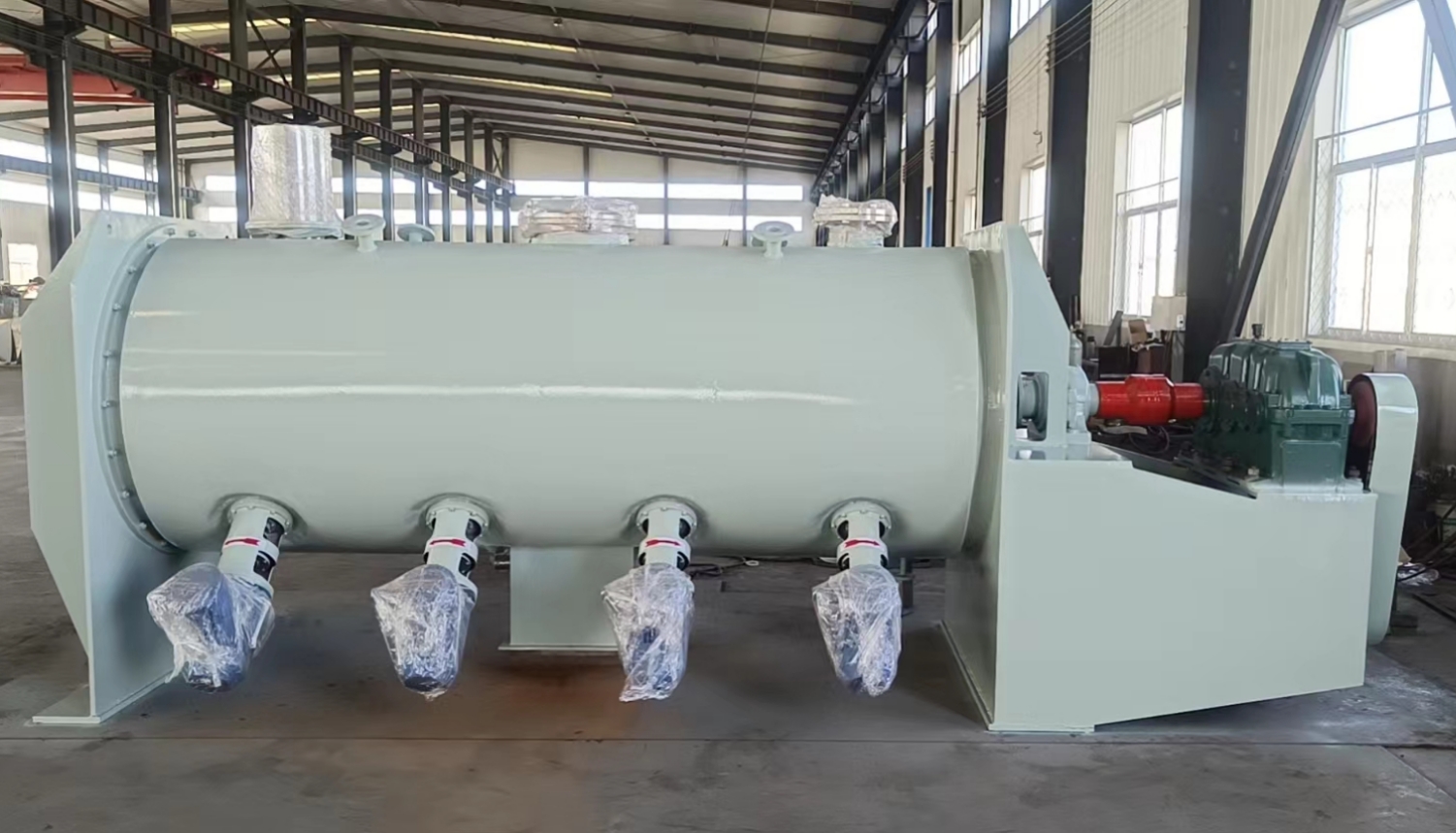

飛刀組由多把飛刀組成，通過付電機直接驅動，安裝在筒體側面，為了防止粉塵進入軸承，飛刀軸采用多道密封結構。
出料閥裝在筒體的底部（連續出料除外），用于關閉和放出物料，其工作是通過手柄和四連桿機構來實現的。
